大功率LED驱动器，日益普及，贴片精密电阻为LED照明，及大功率LED相关产业的发展提供了源动力，强大的促进作用！
在LED照明灯日益普及的今天，高效率驱动LED也变得十分必要。例如，Lumileds公司生产的Luxeon器件是用于室内照明的。向几只LED供电也许只需要只限流电阻器，但照明要用20只以上的LED连成串来照亮一个区域。

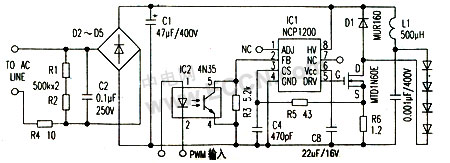

交流电断开时，电路中储存的电量通过高精密电阻R1和贴片电阻R2释放，从而消除电击的危险。虽然也可以使用一只1MΩ通孔式安装的电阻器作为泄放电阻，但两只表贴500kΩ电阻器串联的成本更低，并且可以方便PCB板的布线。只要在线电压上，用上只额定值的电容C2，就可以用任何一只适当击穿电压和导通电阻小的功率MOSFET，如MTD1N60E或IRF820。电感L1为500mH，应能工作于100kHz下，且连续工作电流应大于350mA。您可以使用Coilcraft公司的RFBl010或DR0810系列表面贴装电感器，或用合适的磁芯材料来绕制电感器。加光耦IC2可以实现用微电脑控制LED照明的亮度调节，其方法是利用1C1的反馈端②脚进行脉宽调制。
全波桥式整流器D2～D5和滤波电容C1为变换电路IC1及其关联元件提供大约160V直流电压。电阻R3(6.2kΩ)为IC1的电流检测脚改变偏置值，因而电流检测电阻R6的阻值可以小到1.2Ω。减小检测电阻R6的阻值不仅可以降低成本，而且能够提高电路的效率。电容器C3除了可以稳定反馈网络的电流，还可以在LED串开路时承受400V的额定电压。精密电阻R5和C4组成的RC网络为CS引脚提供低通滤波功能。
贴片精密电阻，电流感测电阻在电路中的使用大大提高了电路的效率，缩小了PCB占用的面接，很好地控制了发热！通过比较一串由20只1W白光Luxeon辐射器和标准的白炽灯泡的性能，可以了解LED照明装置的经济性。每只LED提供45流明的亮度，20只LED组成的串可提供900流明的亮度。每只LED的平均正向电压是3.42V，功耗为1.197W，正向电流为350rnA。因此，20只LED组成的串耗电23.94W。若把电源的80％效率(保守水平)考虑在内，则对于900流明／29W(或31流明/W)的发光效率值，系统消耗的功率为28.73W。Luxeon辐射器的额定工作时间是10万小时，即大约11年。
相关电路上使用到的精密电阻，电流检测电阻，正温度系数及负温度系数电阻，请联系深圳市捷比信科技有限公司，贴片精密电阻专业生产，诚信供应商！
而标准的60W飞利浦白炽灯泡产生860流明的亮度，可工作1000小时，即刚超过一个月，效率仅为14流明／W。从功耗角度看，基于LED的设计的效率是基于白炽灯泡设计的两倍，降低了功耗和成本，而且不会由于更换灯泡而造成额外的维护成本。
