防硫化电阻主要用于防止电阻暴露在恶劣环境中的电阻表面的硫化、腐蚀等影响。

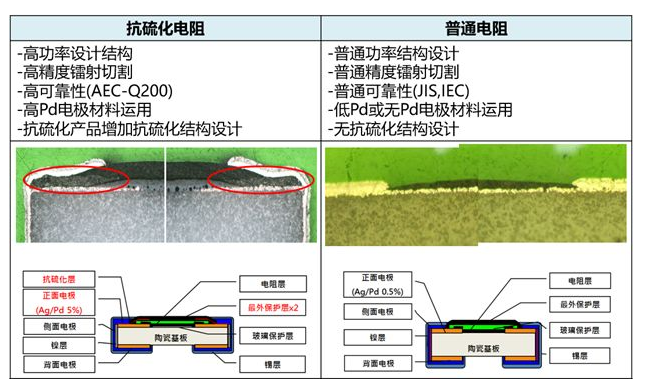

防硫化电阻是主要是通过扩大二次保护涂层的尺寸并用二次保护覆盖底部电极到一定尺寸来设计的。在电镀期间，Ni层和SN层可以容易地覆盖第二保护层。这样，防止了相对较弱的二次保护涂层的边缘直接暴露于空气环境，并且提高了产品的耐硫化性。

另一种抗硫化设计是从材料的角度增加表面电极的Ag/PD浆料中钯的含量，例如，将钯的含量（质量分数）从通常的0.5%增加到10%以上。由于浆料中钯含量的增加，钯的稳定性提高了电阻的抗硫化能量。
