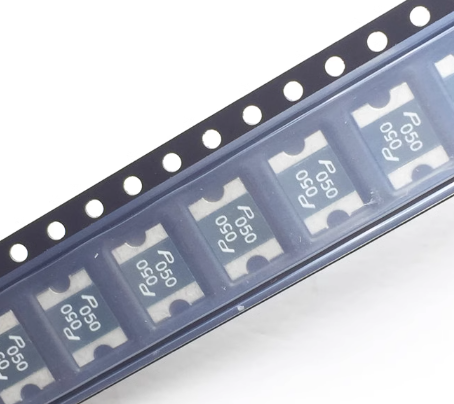

自恢复保险丝是用于过电流保护的部件,而自恢复保险丝则是过电流电子保护部件。它是在高压、高温和硫化反应条件下,将导电颗粒材料添加到高分子有机聚合物中,并通过特殊工艺加工而成。常用的保险丝是一次性保险丝,如果过电流保护后熔断,则需要更换。然而,自恢复保险丝在一段时间后会自动恢复,并具有过电流热保护和自动恢复的双重功能。
那么如何选择自恢复保险丝呢?
(1) 确定电路中存在哪些参数
(2)选择能够适应电路最高环境温度和标准工作电流的自恢复保险丝元件
(3)将所选元件的最大额定功率与电路的最大工作电压和故障电流进行比较
(4)确定动作时间
(5)验证环境工作温度
(6)验证自恢复保险丝的外部尺寸;下面,将根据这六点,逐一讲解自恢复熔断器的选择要素。
1、 确定电路中存在哪些参数
首先,确定被保护电路的最高环境温度、电路B中的工作电流、电路C的最大工作电压和电路D的最大故障电流;
2、 自恢复保险丝组件,可在选择过程中适应电路的最高环境温度和标准工作电流
根据受保护电路或产品的特性,为您自己的产品选择合适的自恢复保险丝、插入式保险丝、SMT保险丝和一次性保险丝;
3、 将所选部件的最大额定功率与电路的最大工作电压和故障电流进行比较
根据最大工作电压选择耐压等级大于或等于最大工作电压的产品系列;
4、 确定行动时间
根据电路的最高环境温度和电路中的工作电流,选择适合维持电流的产品规格,并与自恢复保险丝的温度下降率进行比较;
5、 验证环境的工作温度
根据所选型号的自恢复熔断器动作时间曲线,确定所选产品所需的动作保护时间;
6、 验证自修复保险丝组件的外部尺寸
比较规格表中提供的数据,以确认本规格保险丝的尺寸符合要求和其他相关方面;
