在防雷接地工程中，我们会遇到两个接地电阻值，一个是冲击接地电阻，另一个是工频接地电阻。两者不同，但又有联系。今天君和电子为大家分享冲击接地电阻和频率接地电阻的换算。

首先，两者的区别

冲击接地电阻是指当冲击电流流经接地装置时，接地装置的峰值地电位与通过接地体流入地面的电流之比，也称为瞬时电阻。

工频接地电阻是指电流通过工频电流时所表示的电阻值。

同一接地装置在高幅雷电冲击电流作用下的接地电阻小于工频电流作用下的接地电阻。但当雷电流具有较高的等效频率时，接地体没有得到充分利用，接地电阻值大于工频接地电阻。因此，同一接地装置的冲击接地电阻和工频接地电阻的值是不同的。但这两者之间是有转换的。

二、两者的转换

(1)接地装置的冲击接地电阻和工频接地电阻的计算如下:

R~=A×Ri (C.0.1)

公式:

R ~接地装置各支路长度小于或等于接地体有效长度le，或某支路大于le且等于Le时的工频接地电阻(_)。

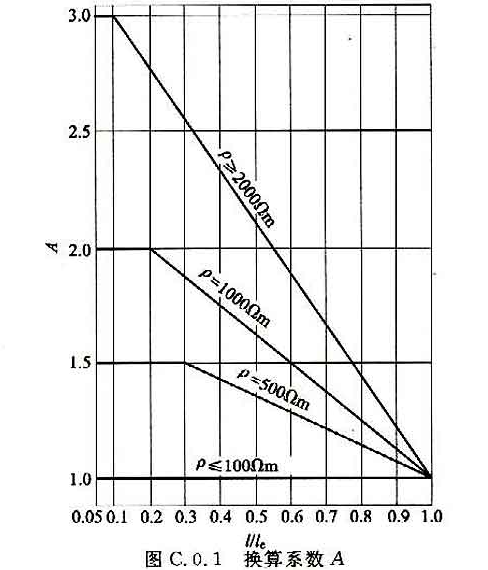

A -换算系数，其值应根据图C.0.1确定；

Ri -要求的接地装置冲击接地电阻(_)。

(2)接地体的有效长度计算如下:

公式:

Le -接地体的有效长度应在图C.0.2 (m)中测量；

ρ——接地体处的土壤电阻率(_m)。

(3)建筑物周围的环形接地体应通过以下方式确定冲击接地电阻:

1.当环形接地体周长的一半大于或等于接地体的有效长度时，引下线的冲击接地电阻应为从与引下线的连接点开始沿两侧各接地体有效长度计算的工频接地电阻，换算系数等于1。

2.当环形接地体周长的一半小于有效长度时，引下线的冲击接地电阻应为接地体实际长度除以换算系数计算出的工频接地电阻。

(4)与引下线连接的基础接地体

当钢筋从连接点到引线大于20m时，其冲击接地电阻应为换算系数等于L，以连接点为中心，半径为20m的半球内钢筋的工频接地电阻。
