贴片排阻有方向吗排有方向吗

贴片排阻有方向吗

　　排阻有两种封装方式，一种是无共同引线的排阻，没有极性；一种是有共同引线的排阻，有极性。

　　电阻是无源元件，在电路中是限流用的，是没有方向性，但要防止电路受到外界干挠需要屏蔽，如等电位屏蔽，公共端会与某端相连，这就有方向性。简单的说有公共端的排阻有方向，无公共端的排阻没有方向。

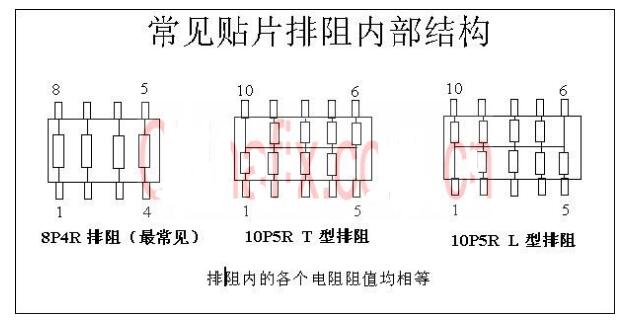

　　贴片排阻内部结构图

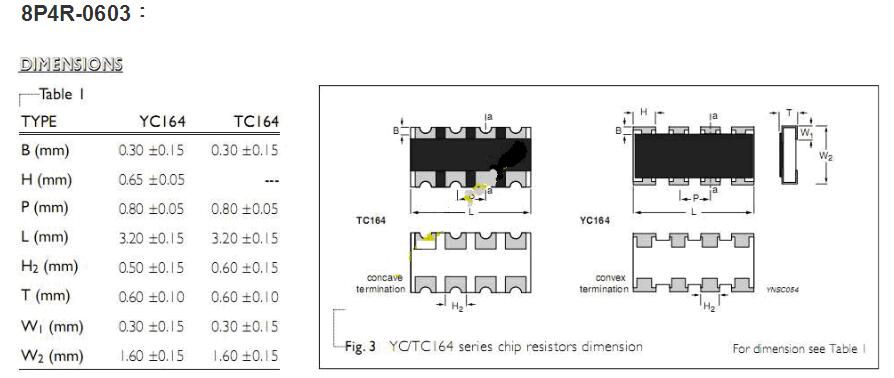

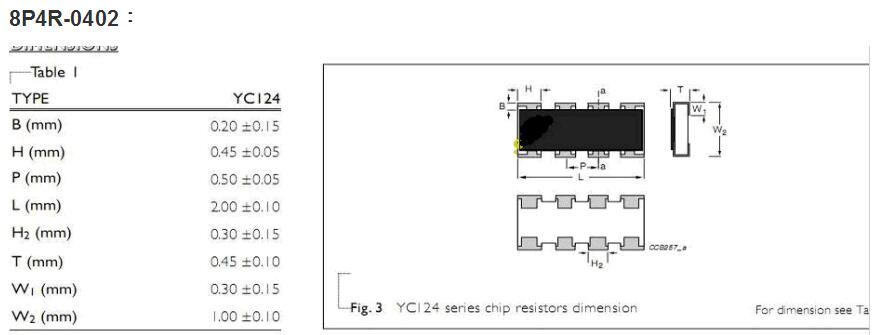

　　贴片排阻封装尺寸

　　阻值标定规则：

　　A型排阻的引脚总是奇数的。它的左端有一个公共端（用白色的圆点表示），常见的排阻有4、7、8个电阻，所以引脚共有5或8或9个。

　　B型排阻的引脚总是偶数的。它没有公共端，常见的排阻有4个电阻，所以引脚共有8个。

　　排阻的阻值读法如下：“103”表示：10kΩ，“510”表示：51Ω。以此类推。选用时要注意，有的排阻内有两种阻值的电阻，在其表面会标注这两种电阻值，如220Ω／330Ω，所以SIP排阻在应用时有方向性，使用时要小心。

　　SMD排阻安装体积小，目前已在多数场合中取代了SIP排阻。常用的SMD排阻有8P4R（8引脚4电阻）和10P8R（10引脚8电阻）两种规格。其电路原理图符号如图所示。排阻的阻值通常用三位数字表示，标注在电阻体表面。

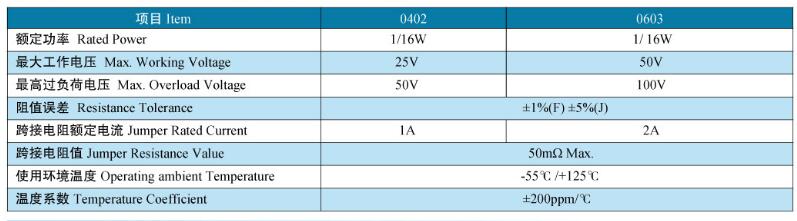

　　贴片排阻的性能

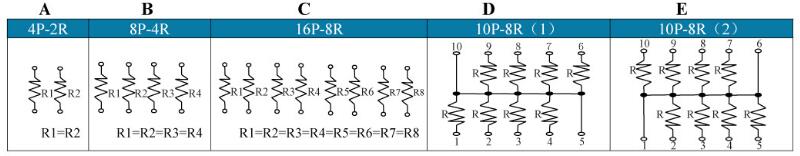

　　贴片排阻的电路结构

　　排阻有正负极吗

　　排阻没有正负之分，但是有个公共端，一般用白点来标明。如果中间折断了，就不能当做全部使用了，只有有白点的这部分可以使用。有白点这边有5只脚，就表示内部还有四只电阻。
