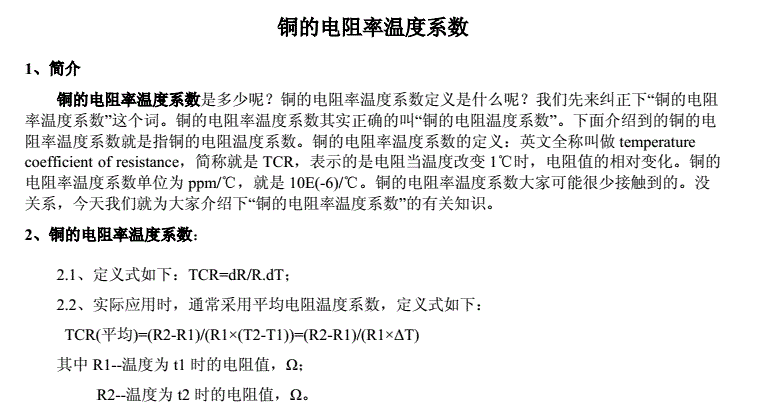

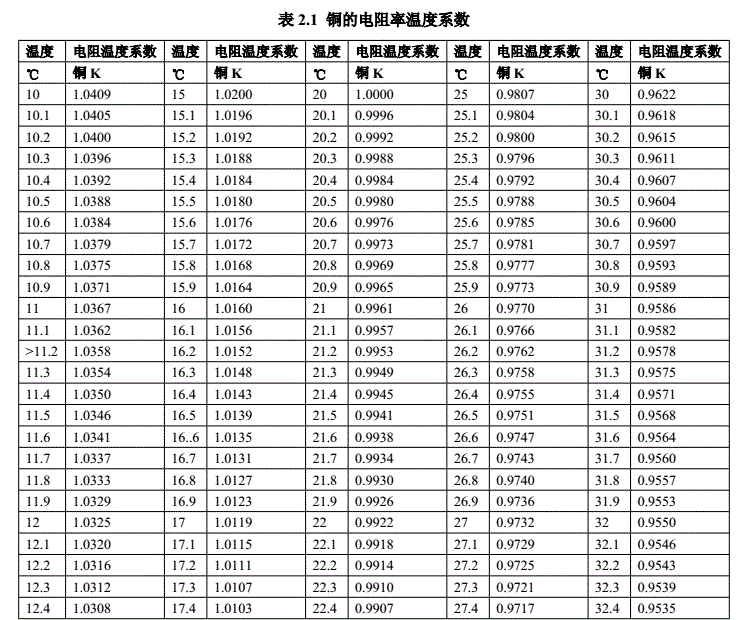

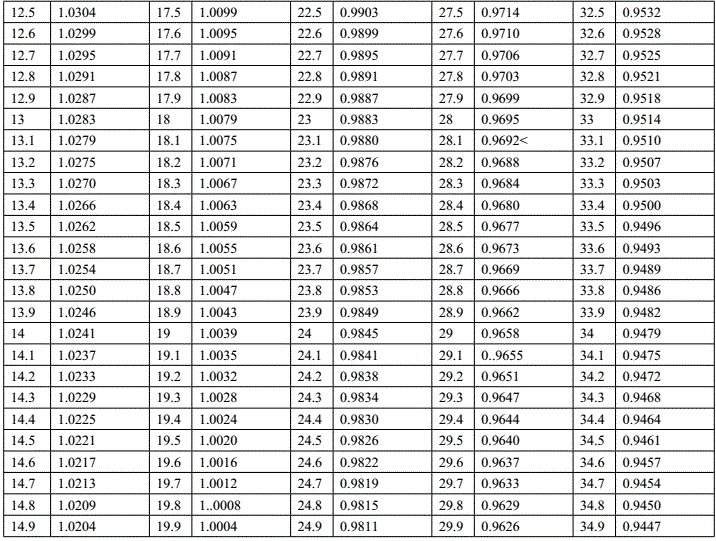

铜的电阻率温度系数 1、简介 铜的电阻率温度系数是多少呢？铜的电阻率温度系数定义是什么呢？我们先来纠正下“铜的电阻率温度系数”这个词。铜的电阻率温度系数其实正确的叫“铜的电阻温度系数”。下面介绍到的铜的电阻率温度系数就是指铜的电阻温度系数。铜的电阻率温度系数的定义：英文全称叫做temperature coefficient of resistance，简称就是TCR，表示的是电阻当温度改变1时，电阻值的相对变化。铜的电阻率温度系数单位为ppm/，就是10E-6)/℃。铜的电阻率温度系数大家可能很少接触到的。没关系，今天我们就为大家介绍下“铜的电阻率温度系数”的有关知识。 2、铜的电阻率温度系数： 2.1、定义式如下：TCR=dR/R.dT； 2.2、实际应用时，通常采用平均电阻温度系数，定义式如下： TCR平均=(R2-R1)/(R1×(T2-T1))=(R2-R1)/(R1×ΔT) 其中R1--温度为t1时的电阻值，Ω； R2--温度为t2时的电阻值，Ω。 表1 铜的电阻率温度系数 温度 电阻温度系数 温度 电阻温度系数 温度 电阻温度系数 温度 电阻温度系数 温度 电阻温度系数 铜K 铜K 铜K 铜K 铜K 10 1.0409 15 1.0200 20 1.0000 25 0.9807 30 0.9622 10.1 1.0405 15.1 1.0196 20.1 0.9996 25.1 0.9804 30.1 0.9618 10.2 1.0400 15.2 1.0192 20.2 0.9992 25.2 0.9800 30.2 0.9615 10.3 1.0396 15.3 1.0188 20.3 0.9988 25.3 0.9796 30.3 0.9611 10.4 1.0392 15.4 1.0184 20.4 0.9984 25.4 0.9792 30.4 0.9607 10.5 1.0388 15.5 1.0180 20.5 0.9980 25.5 0.9788 30.5 0.9604 10.6 1.0384 15.6 1.0176 20.6 0.9976 25.6 0.9785 30.6 0.9600 10.7 1.0379 15.7 1.0172 20.7 0.9973 25.7 0.9781 30.7 0.9597 10.8 1.0375 15.8 1.0168 20.8 0.9969 25.8 0.9777 30.8 0.9593 10.9 1.0371 15.9 1.0164 20.9 0.9965 25.9 0.9773 30.9 0.9589 11 1.0367 16 1.0160 21 0.9961 26 0.9770 31 0.9586 11.1 1.0362 16.1 1.0156 21.1 0.9957 26.1 0.9766 31.1 0.9582 >11.2 1.0358 16.2 1.0152 21.2 0.9953 26.2 0.9762 31.2 0.9578 11.3 1.0354 16.3 1.0148 21.3 0.9949 26.3 0.9758 31.3 0.9575 11.4 1.0350 16.4 1.0143 21.4 0.9945 26.4 0.9755 31.4 0.9571 11.5 1.0346 16.5 1.0139 21.5 0.9941 26.5 0.9751 31.5 0.9568 11.6 1.0341 16..6 1.0135 21.6 0.9938 26.6 0.9747 31.6 0.9564 11.7 1.0337 16.7 1.0131 21.7 0.9934 26.7 0.9743 31.7 0.9560 11.8 1.0333 16.8 1.0127 21.8 0.9930 26.8 0.9740 31.8 0.9557 11.9 1.0329 16.9 1.0123 21.9 0.9926 26.9 0.9736 31.9 0.9553 12 1.0325 17 1.0119 22 0.9922 27 0.9732 32 0.9550 12.1 1.0320 17.1 1.0115 22.1 0.9918 27.1 0.9729 32.1 0.9546 12.2 1.0316 17.2 1.0111 22.2 0.9914 27.2 0.9725 32.2 0.9543 12.3 1.0312 17.3 1.0107 22.3 0.9910 27.3 0.9721 32.3 0.9539 12.4 1.0308 17.4 1.0103 22.4 0.9907 27.4 0.9717 32.4 0.9535 12.5 1.0304 17.5 1.0099 22.5 0.9903 27.5 0.9714 32.5 0.9532 12.6 1.0299 17.6 1.0095 22.6 0.9899 27.6 0.9710 32.6 0.9528 12.7 1.0295 17.7 1.0091 22.7 0.9895 27.7 0.9706 32.7 0.9525 12.8 1.0291 17.8 1.0087 22.8 0.9891 27.8 0.9703 32.8 0.9521 12.9 1.0287 17.9 1.0083 22.9 0.9887 27.9 0.9699 32.9 0.9518 13 1.0283 18 1.0079 23 0.9883 28 0.9695 33 0.9514 13.1 1.0279 18.1 1.0075 23.1 0.9880 28.1 0.9692< 33.1 0.9510 13.2 1.0275 18.2 1.0071 23.2 0.9876 28.2 0.9688 33.2 0.9507 13.3 1.0270 18.3 1.0067 23.3 0.9872 28.3 0.9684 33.3 0.9503 13.4 1.0266 18.4 1.0063 23.4 0.9868 28.4 0.9680 33.4 0.9500 13.5 1.0262 18.5 1.0059 23.5 0.9864 28.5 0.9677 33.5 0.9496 13.6 1.0258 18.6 1.0055 23.6 0.9861 28.6 0.9673 33.6 0.9493 13.7 1.0254 18.7 1.0051 23.7 0.9857 28.7 0.9669 33.7 0.9489 13.8 1.0250 18.8 1.0047 23.8 0.9853 28.8 0.9666 33.8 0.9486 13.9 1.0246 18.9 1.0043 23.9 0.9849 28.9 0.9662 33.9 0.9482 14 1.0241 19 1.0039 24 0.9845 29 0.9658 34 0.9479 14.1 1.0237 19.1 1.0035 24.1 0.9841 29.1 0..9655 34.1 0.9475 14.2 1.0233 19.2 1.0032 24.2 0.9838 29.2 0.9651 34.2 0.9472 14.3 1.0229 19.3 1.0028 24.3 0.9834 29.3 0.9647 34.3 0.9468 14.4 1.0225 19.4 1.0024 24.4 0.9830 29.4 0.9644 34.4 0.9464 14.5 1.0221 19.5 1.0020 24.5 0.9826 29.5 0.9640 34.5 0.9461 14.6 1.0217 19.6 1.0016 24.6 0.9822 29.6 0.9637 34.6 0.9457 14.7 1.0213 19.7 1.0012 24.7 0.9819 29.7 0.9633 34.7 0.9454 14.8 1.0209 19.8 1..0008 24.8 0.9815 29.8 0.9629 34.8 0.9450 14.9 1.0204 19.9 1.0004 24.9 0.9811 29.9 0.9626 34.9 0.9447 表2.2 黄铜的电阻率温度系数 合金牌号 电阻率/μΩ·m ? 电阻温度系数 /-1 ? 固态 液态 H96 0.031 0.24 0.0027 H90 0.040 0.27 0.0018 H85 0.047 0.29 0.0016 H80 0.054 0.33 0.0015 H75 0.057 — — H70 0.062 0.39 0.0015 H68 0.064 — 0.0015 H65 0.069 — — H63 — — — H62 0.071 — 0.0017 H59 — — 0.0025 铜的电阻率温度系数 合金 QSn4-0.3 QSn6.5-0.4 QSn6.5-0.4 QSn7-0.2 QSn4-4-4 QSn4-2.5 电阻率/μΩ·m 0.086 0.13 0.176 0.14 0.087 0.087 电阻温度系数/-1 - 6.23×10-4 (6～23)×10-4 (6～23)×10-4 - - 铬青铜的电阻率温度系数：铬青铜的电阻率温度系数为20~100时为0.0033/。 铜的电阻率温度系数 性能 合金牌号 B0.6 B5 B19 B30 电阻率(20)/μΩ·m 0.31 0.70 0.289 — 电阻温度系数αp/-1 0.002758(0℃) 0/003147(20℃) — 0.00029(100℃) 0.000199(300℃) 0.000127(500℃) — 注：1、铁白铜的电阻率温度系数：BFe30-1-1的电阻率温度系数为20.012-1； 2、锌白铜的电阻率温度系数：BZn15-20的电阻率温度系数为2×10-4-1； 3、锰白铜的电阻率温度系数不同于白铜。 5 锰白铜的电阻率温度系数性能 合金牌号 BMn3-12 BMn40-1.5 电阻率(20)/μΩ·m 0.435 0.480 电阻温度系数αp/-1 3×10-5 2×10-5(20~100℃) 3、了解完了铜的电阻率温度系数有关知识，我们说下常用金属的电阻率和电阻温度系数见下表 表3.1 常用金属电阻率温度系数物质 温度 t/ 电阻率 Ω.m 电阻温度系数 aR/-1 银 20 1.586 0.0038(20) 金 20 2.40 0.00324(20) 铝 20 2.6548 0.00429(20) 钙 0 3.91 0.00416(0) 铍 20 4.0 0.025(20) 镁 20 4.45 0.0165(20) 钼 0 5.2 ? 铱 20 5.3 0.003925(0~100℃) 钨 27 5.65 ? 锌 20 5.196 0.00419(0~100℃) 钴 20 6.64 0.00604(0~100℃) 镍 20 6.84 0.0069(0~100℃) 镉 0 6.83 0.0042(0~100℃) 铟 20 8.37 铁 20 9.71 0.00651(20) 铂 20 10.6 0.00374(0~60℃) 锡 0 11.0 0.0047(0~100℃) 铷 20 12.5 ? 铬 0 12.9 0.003(0~100℃) 镓 20 17.4 ? 铊 0 18.0 铯 20 20 铅 20 20.684 (0.0037620~40℃) 锑 0 39.0 钛 20 42.0 ? 汞 50 98.4 锰 23~100 185.0 ?
