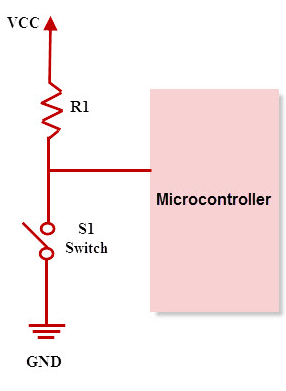

上拉电阻是简单的固定值电阻，连接在电源和特定引脚之间。这些电阻器用于数字逻辑电路以确保引脚上的逻辑电平，从而导致输入/输出电压为不存在驱动信号的状态。数字逻辑电路由三种状态组成，如高、低和浮动或高阻抗。当引脚没有被拉到较低或较高的逻辑电平时，就会出现高阻抗状态。这些电阻用于通过将值拉到高状态来解决微控制器的问题，如图所示。当开关打开时，微控制器的输入会浮动，只有在开关关闭时才会降低。典型的上拉电阻值为 4.7 千欧，但可以根据应用而变化。
上拉电阻
