使用上拉电阻的与非门电路

在这个项目中，上拉电阻连接到逻辑芯片电路。这些电路是测试上拉电阻的最佳电路。逻辑芯片电路基于低信号或高信号工作。在这个项目中，与非门被作为一个逻辑芯片的例子。与非门的主要功能是，当与非门的任一输入为低电平时，输出信号为高电平。同理，当与非门的输入为高电平时，输出信号为低电平。

使用下拉电阻的与门电路所需的元件是与非门芯片（4011）、10Kilo Ohm 电阻器-2、Pushbuttons-2、330ohm 电阻器和LED。

• 每个与非门由两个 I/P 和一个 O/P 引脚组成。

• 两个按钮用作与门的输入。

• 上拉电阻值为 10 千欧，其余组件为 330 欧电阻和 LED。330 欧姆电阻串联以限制流向 LED 的电流

NAND 门的电路图在 i/ps 到 NAND 门使用 2 个下拉电阻器的电路图如下所示。

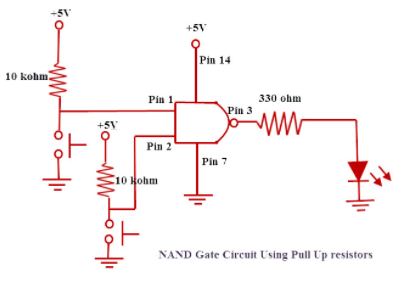

使用上拉电阻的与非门电路

在这个电路中，为了给芯片供电，它是用 5V 供电的。因此，+5V 提供给引脚 14，引脚 7 接地。上拉电阻连接到与非门输入。上拉电阻连接到与非门的第一个输入端和正电压。按钮连接到 GND。未按下按钮时，与非门输入为高电平。当按下按钮时，与非门输入为低电平。对于与非门，两个 I/P 都必须为低电平才能使输出为高电平。为了使猫头鹰电路工作，您必须同时按下两个按钮。这显示了上拉电阻的巨大用处。
