在这个项目中，下拉电阻连接到逻辑芯片电路。这些电路是测试下拉电阻的最佳电路。逻辑芯片电路根据低或高信号工作。本项目以与门作为逻辑芯片为例。与门的主要作用是，当与门的两个输入端都为高电平时，输出信号为高电平。同样，当与门的输入为低电平时，输出信号也为低电平。

使用下拉电阻的与门电路所需的元件是与门芯片（SN7408）、10Kilo Ohm 电阻器-2、Push buttons-2、330 Ohm 电阻器和LED。

• 每个与门由两个 I/P 和一个 O/P 组成

• 两个按钮用作与门的输入。

• 下拉电阻值为 10 千欧，其余组件为 330 欧电阻和 LED。330 欧姆电阻串联以限制流向 LED 的电流。

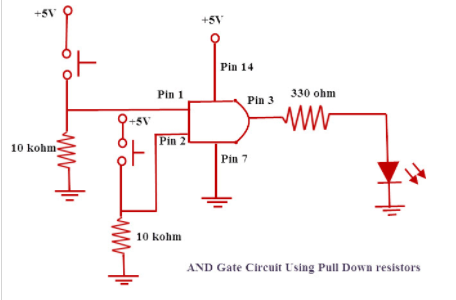

在与门的 i/ps 处使用 2 个下拉电阻器的与门电路图如下所示。

和使用下拉电阻的栅极电路

在这个电路中，为了给芯片供电，它被馈入 5V。因此，+5V 提供给引脚 14，引脚 7 接地。下拉电阻连接到与门输入。一个下拉电阻连接到与门的第一个输入端。按钮连接到正电压，然后，一个下拉电阻连接到GND。如果没有按下按钮，AND 门输入将是低电平。如果按下按钮，与门输入将为高电平。对于与门，两个 I/P 都必须为高电平才能使输出为高电平。为了使猫头鹰电路工作，您必须同时按下两个按钮。这显示了下拉电阻的巨大用处。
